Obróbka detali o dużych gabarytach – jak hala 1500 m2 pozwala na realizację niestandardowych zleceń?

Na czym polega obróbka detali o dużych gabarytach?

Obróbka detali o dużych gabarytach to wyspecjalizowany proces produkcyjny, który obejmuje skrawanie, cięcie, gięcie i spawanie elementów o znacznych wymiarach i masie, często przekraczających kilka metrów długości i kilka ton wagi. W przeciwieństwie do standardowej obróbki CNC, gdzie liczy się głównie miniaturyzacja i szybkość, tutaj na pierwszy plan wysuwają się inne wyzwania. Mówimy o detalach, których nie da się podnieść ręcznie, a ich precyzyjne ustawienie na maszynie wymaga specjalistycznego sprzętu i ogromnego doświadczenia.

Kluczowe w tym procesie jest połączenie skali z precyzją. Wyobraź sobie ramę maszyny przemysłowej o długości 10 metrów, w której otwory montażowe muszą być wykonane z dokładnością do setnych części milimetra na całej długości. To właśnie istota obróbki wielkogabarytowej. Wymaga ona nie tylko potężnych maszyn, ale również stabilnych warunków, sztywności całego układu i zaawansowanych technik pomiarowych, aby zagwarantować, że finalny produkt spełni rygorystyczne normy jakościowe.

Dlaczego duża hala jest kluczowa dla takich zleceń?

Duża hala produkcyjna jest absolutnie kluczowa, ponieważ zapewnia trzy fundamentalne elementy, bez których obróbka wielkogabarytowa jest niemożliwa, a są to: przestrzeń do bezpiecznego manewrowania, możliwość organizacji wielu stanowisk roboczych oraz miejsce do składowania i montażu. W hali o powierzchni 1500 m2 można bez problemu wydzielić strefy na surowiec, obróbkę, spawanie, montaż końcowy i gotowe produkty. Taka organizacja zapobiega chaosowi, minimalizuje ryzyko uszkodzenia drogich komponentów i znacząco usprawnia przepływ pracy.

Pomyśl o tym jak o choreografii. Każdy ruch wielotonowego elementu musi być zaplanowany i bezpieczny. Duża, otwarta przestrzeń pozwala na swobodne operowanie suwnicami, wózkami widłowymi i innymi urządzeniami transportowymi bez ryzyka kolizji. Co więcej, umożliwia jednoczesną pracę nad kilkoma dużymi projektami, co jest nie do pomyślenia w mniejszych zakładach, gdzie jeden duży detal potrafi zablokować całą powierzchnię produkcyjną na wiele dni.

Jak zorganizować transport ciężkich elementów w hali?

Organizacja transportu ciężkich elementów w hali opiera się przede wszystkim na suwnicach pomostowych o odpowiednim udźwigu, które pokrywają całą powierzchnię produkcyjną. W przypadku detali ważących kilka, a nawet kilkanaście ton, jest to jedyne bezpieczne i efektywne rozwiązanie. Suwnice pozwalają na precyzyjne przemieszczanie elementów pomiędzy strefą rozładunku, maszynami obróbczymi, stanowiskami spawalniczymi i strefą montażu. Uzupełnieniem są ciężkie wózki widłowe, które pomagają w transporcie materiałów i mniejszych komponentów.

Dobrze zaprojektowana logistyka wewnętrzna to podstawa. Drogi transportowe muszą być szerokie i zawsze wolne od przeszkód. Cały proces, od momentu przyjazdu materiału, aż po załadunek gotowego produktu, powinien być z góry zaplanowany. Dzięki temu unikamy niepotrzebnych przestojów i minimalizujemy ryzyko wypadków, co w pracy z tak dużymi masami jest absolutnym priorytetem.

Czy większa przestrzeń ułatwia montaż końcowy?

Tak, większa przestrzeń radykalnie ułatwia montaż końcowy, a w przypadku dużych konstrukcji jest wręcz niezbędna. Montaż często wymaga połączenia kilku wielkogabarytowych, obrobionych wcześniej komponentów w jedną całość, na przykład poprzez spawanie. Proces ten wymaga nie tylko miejsca na samą konstrukcję, ale także na swobodny dostęp dla spawaczy i monterów z każdej strony, a także na niezbędny osprzęt, taki jak obrotniki czy pozycjonery spawalnicze.

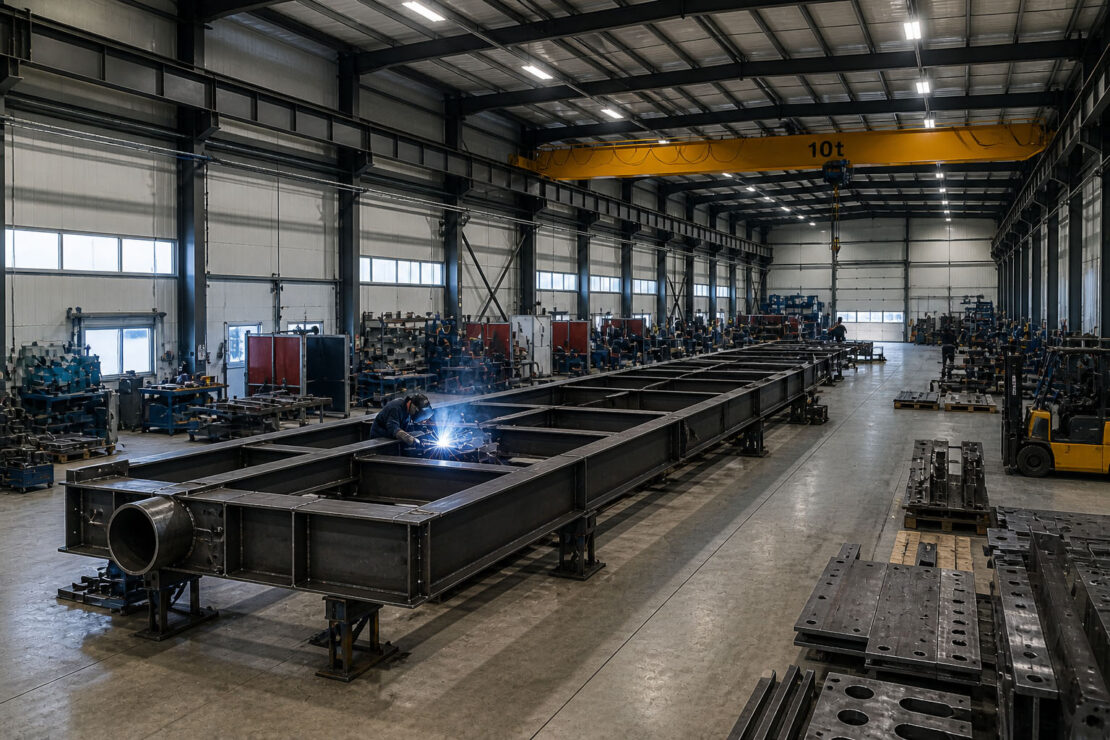

Wyobraź sobie spawanie ramy o wymiarach 5×10 metrów. Musisz mieć możliwość jej obrócenia, aby zapewnić optymalną pozycję spawania dla każdej spoiny, co gwarantuje najwyższą jakość i wytrzymałość połączeń. W dużej hali można wydzielić dedykowane, przestronne stanowiska spawalnicze, które nie kolidują z innymi operacjami. To pozwala na precyzyjny i bezpieczny montaż skomplikowanych konstrukcji, które po złożeniu mogą zajmować znaczną część hali.

Jakie maszyny są potrzebne do obróbki wielkogabarytowej?

Do obróbki wielkogabarytowej potrzebny jest specjalistyczny park maszynowy, którego sercem są ciężkie centra obróbcze CNC o dużych zakresach pracy i wysokiej nośności stołu. Nie wystarczy po prostu “duża” maszyna. Musi ona charakteryzować się ogromną sztywnością konstrukcji i stabilnością termiczną, aby zapewnić wysoką precyzję podczas długich cykli pracy. To właśnie takie maszyny odróżniają prawdziwego specjalistę w obróbce wielkogabarytowej od firm, które jedynie próbują swoich sił w tym segmencie.

Kompletny park maszynowy powinien obejmować szerokie spektrum technologii, aby móc kompleksowo zrealizować zlecenie. Oprócz frezarek i tokarek, niezbędne są również wycinarki laserowe lub plazmowe do cięcia grubych arkuszy blach oraz prasy krawędziowe o dużym nacisku i długości gięcia. Posiadanie tak zróżnicowanego zaplecza, jak na przykład w firmach MABO czy ARF, pozwala na wykonanie większości operacji pod jednym dachem, co jest ogromną zaletą dla klienta.

Jakie frezarki i tokarki do dużych gabarytów?

Do frezowania dużych gabarytów wykorzystuje się przede wszystkim poziome i bramowe centra obróbcze CNC, które pozwalają na obróbkę detali o długości kilku metrów i masie wielu ton. Przykładem zaawansowanego sprzętu może być pięcioosiowe centrum poziome, takie jak Matsuura MAM72-100H, które umożliwia kompleksową obróbkę skomplikowanych kształtów w jednym zamocowaniu. Z kolei do toczenia stosuje się ciężkie centra tokarskie, np. model SMEC SL8500, zdolne do obróbki elementów o dużej średnicy i długości toczenia, co jest kluczowe przy produkcji wałów, tulei czy pierścieni dla przemysłu ciężkiego.

Ważnym procesem jest również wytaczanie, czyli precyzyjna obróbka otworów o dużych średnicach, często w korpusach maszyn czy elementach konstrukcyjnych. Do tego celu służą specjalistyczne wytaczarki. Warto też wspomnieć o maszynach do elektrodrążenia, jak ONA AV130, które pozwalają na obróbkę bardzo twardych materiałów i wykonywanie skomplikowanych kształtów, niemożliwych do uzyskania tradycyjnymi metodami skrawania.

Czym ciąć grube arkusze blachy z precyzją?

Do precyzyjnego cięcia grubych arkuszy blachy wykorzystuje się głównie dwie technologie, a są to cięcie laserowe i cięcie plazmowe, obie realizowane na maszynach CNC. Wycinarki laserowe oferują niezrównaną precyzję i jakość krawędzi, szczególnie przy cięciu stali nierdzewnej i węglowej o mniejszych i średnich grubościach. Nowoczesne lasery światłowodowe (fiber) potrafią ciąć blachy o grubości nawet kilkudziesięciu milimetrów, zachowując przy tym wysoką prędkość i dokładność wymiarową.

Gdy w grę wchodzą bardzo grube materiały, często powyżej 30-40 mm, z pomocą przychodzi technologia cięcia plazmowego. Choć precyzja jest nieco niższa niż w przypadku lasera, plazma pozwala na szybkie i ekonomiczne cięcie blach o grubości nawet ponad 100 mm. Niektóre firmy oferują również zaawansowane cięcie laserowe 3D, które umożliwia wycinanie kształtów w już uformowanych elementach, takich jak profile czy rury, co otwiera zupełnie nowe możliwości produkcyjne.

Jakie prasy krawędziowe do gięcia dużych elementów?

Do gięcia dużych elementów niezbędne są prasy krawędziowe CNC o dużej sile nacisku, mierzonej w setkach lub tysiącach ton, oraz znacznej długości roboczej, sięgającej kilku, a nawet kilkunastu metrów. Takie maszyny pozwalają na precyzyjne gięcie grubych i długich arkuszy blachy, z których powstają na przykład elementy ram pojazdów, komponenty maszyn budowlanych czy elementy konstrukcji stalowych. Sterowanie numeryczne (CNC) gwarantuje wysoką powtarzalność i dokładność kątów gięcia, co jest kluczowe dla jakości finalnego produktu.

Praca z takimi maszynami wymaga nie tylko odpowiedniego sprzętu, ale także ogromnego doświadczenia. Dobór narzędzi, sekwencja gięć i kompensacja sprężystości materiału to czynniki, które decydują o sukcesie operacji. Dzięki nowoczesnym prasom krawędziowym możliwe jest tworzenie bardzo skomplikowanych profili z jednego arkusza blachy, co minimalizuje liczbę spoin i zwiększa wytrzymałość całej konstrukcji.

Jakie niestandardowe zlecenia można zrealizować?

Mając do dyspozycji dużą halę i odpowiedni park maszynowy, można realizować szeroką gamę niestandardowych zleceń, które są poza zasięgiem mniejszych firm. Typowe przykłady to produkcja ram i korpusów maszyn przemysłowych, elementów konstrukcyjnych dla budownictwa, komponentów dla energetyki wiatrowej czy sektora offshore. Często są to projekty jednostkowe lub małoseryjne, gdzie każdy detal jest inny i wymaga indywidualnego podejścia.

Inne przykłady to skomplikowane odlewy lub odkuwki wymagające precyzyjnej obróbki wykańczającej, elementy urządzeń dźwigowych, komponenty dla przemysłu stoczniowego czy części do maszyn rolniczych i leśnych. W praktyce, ograniczeniem jest często tylko wyobraźnia inżynierów i projektantów. To właśnie zdolność do realizacji takich unikalnych, wymagających projektów stanowi o przewadze konkurencyjnej firm specjalizujących się w obróbce wielkogabarytowej.

Jak wygląda proces od zapytania do gotowego detalu?

Proces od zapytania do gotowego detalu wielkogabarytowego jest złożony i wymaga ścisłej współpracy między klientem a wykonawcą na każdym etapie. Wszystko zaczyna się od analizy zapytania i dokumentacji technicznej, na podstawie której przygotowywana jest wycena i harmonogram. Po akceptacji oferty, technolodzy opracowują szczegółowy plan produkcji, dobierając odpowiednie maszyny, narzędzia i parametry obróbki. To kluczowy etap, który decyduje o efektywności i jakości całego procesu.

Następnie zamawiany jest materiał, który po dostarczeniu podlega kontroli. Kolejne kroki to już właściwa produkcja, czyli cięcie, obróbka skrawaniem, gięcie, a w razie potrzeby także spawanie i montaż. Na każdym etapie prowadzona jest rygorystyczna kontrola jakości. Gotowy detal jest finalnie sprawdzany pod kątem zgodności z dokumentacją, a następnie, w zależności od wymagań, poddawany procesom wykończenia powierzchni i starannie przygotowywany do transportu do klienta.

Co jest potrzebne do wyceny zlecenia?

Do przygotowania rzetelnej wyceny zlecenia wielkogabarytowego niezbędna jest kompletna dokumentacja techniczna w formie cyfrowej. Podstawą są modele 3D detalu, najlepiej w uniwersalnych formatach jak STEP lub IGES, oraz rysunki wykonawcze 2D w formacie PDF lub DWG. Rysunki powinny zawierać wszystkie wymiary, tolerancje geometryczne i wymiarowe, a także informacje o wymaganym materiale, jego gatunku oraz ewentualnej obróbce cieplnej.

Im więcej szczegółów dostarczysz na etapie zapytania, tym dokładniejsza będzie wycena i tym sprawniej przebiegnie późniejsza realizacja. Ważne są również informacje o wielkości serii, wymaganiach dotyczących wykończenia powierzchni, np. malowania czy cynkowania, oraz wszelkich dodatkowych testach i certyfikatach, które mogą być potrzebne. Precyzyjne dane pozwalają na dokładną estymację czasu pracy maszyn i optymalizację wykorzystania surowców.

Jak przebiega kontrola jakości dużych elementów?

Kontrola jakości dużych elementów to proces wieloetapowy, który odbywa się na każdym etapie produkcji, a nie tylko na jej końcu. Wykorzystuje się do tego zaawansowane narzędzia pomiarowe, takie jak przenośne ramiona pomiarowe czy laser trackery, które pozwalają na weryfikację wymiarów z wysoką precyzją bezpośrednio na maszynie lub stanowisku montażowym. Dzięki temu można szybko wykryć ewentualne odchyłki i skorygować proces, zanim powstanie niezgodny produkt.

Kontrola obejmuje nie tylko wymiary, ale także jakość powierzchni, poprawność wykonania spoin czy zgodność z tolerancjami geometrycznymi. Każdy etap, od kontroli materiału wejściowego, przez pomiary międzyoperacyjne, aż po finalną inspekcję gotowego detalu, jest dokładnie dokumentowany. Taki system zapewnienia jakości gwarantuje, że klient otrzymuje produkt w 100% zgodny z jego oczekiwaniami i wymaganiami dokumentacji technicznej.

Dla jakich branż jest obróbka wielkogabarytowa?

Obróbka wielkogabarytowa jest usługą skierowaną do wielu kluczowych sektorów przemysłu, które opierają swoją działalność na dużych i ciężkich maszynach oraz konstrukcjach. Jedną z głównych branż jest przemysł maszynowy, który potrzebuje precyzyjnie wykonanych ram, korpusów i komponentów do swoich produktów. Równie ważnym odbiorcą jest energetyka, w tym sektor odnawialnych źródeł energii, zamawiający elementy do turbin wiatrowych, a także przemysł naftowy i gazowy (offshore) z zapotrzebowaniem na komponenty platform wiertniczych.

Inne istotne branże to przemysł stoczniowy, który wymaga dużych elementów konstrukcyjnych statków, oraz budownictwo, gdzie obróbka wielkogabarytowa znajduje zastosowanie przy produkcji niestandardowych elementów stalowych dla mostów, hal czy stadionów. Usługi te są również niezbędne dla przemysłu wydobywczego, motoryzacyjnego (w kontekście linii produkcyjnych) oraz lotniczego, gdzie liczy się najwyższa precyzja przy obróbce dużych komponentów. W zasadzie każda gałąź przemysłu, która wykorzystuje ciężki sprzęt, jest potencjalnym klientem.

Jakie dodatkowe usługi poza obróbką są dostępne?

Poza samą obróbką skrawaniem dostępne są liczne usługi dodatkowe, które pozwalają na dostarczenie klientowi w pełni gotowego, kompleksowego produktu. Najważniejszą z nich jest spawanie, które umożliwia łączenie obrobionych elementów w złożone konstrukcje. Równie istotne jest wykończenie powierzchni, które nie tylko nadaje detalowi estetyczny wygląd, ale przede wszystkim zabezpiecza go przed korozją i szkodliwym wpływem środowiska.

Kompleksowa oferta pozwala klientowi zaoszczędzić czas i pieniądze, ponieważ nie musi on koordynować pracy kilku różnych podwykonawców. Zlecając wszystko w jednym miejscu, zyskuje pewność, że wszystkie etapy produkcji będą ze sobą spójne, a odpowiedzialność za finalny produkt spoczywa na jednym partnerze. To ogromne ułatwienie logistyczne i gwarancja zachowania najwyższych standardów jakości na każdym kroku.

Czy oferujecie spawanie wielkogabarytowych konstrukcji?

Tak, profesjonalne zakłady specjalizujące się w obróbce wielkogabarytowej oferują spawanie dużych konstrukcji ze stali węglowej i nierdzewnej. Usługi spawalnicze są naturalnym uzupełnieniem obróbki mechanicznej, pozwalającym na tworzenie skomplikowanych podzespołów i gotowych maszyn. Wykorzystuje się do tego różne metody, najczęściej MIG/MAG oraz TIG, w zależności od materiału i wymagań dotyczących jakości i wyglądu spoiny.

Posiadanie wydzielonych, przestronnych stanowisk spawalniczych oraz certyfikowanych spawaczy z odpowiednimi uprawnieniami to podstawa. Dzięki temu możliwe jest spawanie konstrukcji o masie wielu ton, zgodnie z rygorystycznymi normami jakościowymi. Proces spawania jest często wspierany przez badania nieniszczące (NDT), takie jak badania wizualne (VT), penetracyjne (PT) czy ultradźwiękowe (UT), które potwierdzają jakość i wytrzymałość wykonanych połączeń.

Jak zabezpieczyć detal przed korozją po obróbce?

Aby skutecznie zabezpieczyć detal przed korozją po obróbce, stosuje się różne metody wykończenia powierzchni, a wybór konkretnej zależy od materiału, środowiska pracy elementu i wymagań estetycznych. Dwie najpopularniejsze i najskuteczniejsze metody to malowanie proszkowe oraz cynkowanie ogniowe. Obie zapewniają trwałą i szczelną powłokę ochronną, która izoluje stal od kontaktu z wilgocią i tlenem.

Malowanie proszkowe polega na nałożeniu naelektryzowanych cząstek farby na powierzchnię detalu, a następnie utwardzeniu powłoki w wysokiej temperaturze. Daje to bardzo trwałe i estetyczne wykończenie, dostępne w szerokiej gamie kolorów. Z kolei cynkowanie ogniowe to proces zanurzenia elementu w wannie z roztopionym cynkiem, co tworzy grubą, metalurgicznie związaną z podłożem powłokę o doskonałych właściwościach antykorozyjnych. Często obie te metody łączy się w systemie duplex, uzyskując maksymalną możliwą ochronę.

Od czego zależy koszt obróbki dużego detalu?

Koszt obróbki dużego detalu zależy od wielu złożonych czynników, a głównym z nich jest czas pracy maszyn, który jest bezpośrednio związany ze stopniem skomplikowania geometrii elementu. Im więcej operacji, bardziej skomplikowane kształty i węższe tolerancje, tym dłuższy i droższy będzie proces obróbki. Duży wpływ na cenę ma również rodzaj i koszt samego materiału, zwłaszcza w przypadku stali specjalnych czy nierdzewnych.

Do pozostałych kluczowych czynników wpływających na ostateczną cenę należą:

• Wielkość zamówienia: produkcja seryjna pozwala na optymalizację procesu i obniżenie ceny jednostkowej w porównaniu do prototypu.
• Wymagania dotyczące kontroli jakości: dodatkowe pomiary, testy i certyfikaty podnoszą koszt usługi.
• Konieczność wykonania usług dodatkowych: spawanie, obróbka cieplna, malowanie proszkowe czy cynkowanie są doliczane do finalnej ceny.
• Złożoność logistyczna: transport nietypowych, bardzo dużych elementów również może być istotnym składnikiem kosztorysu.

Podsumowanie

Jak widzisz, obróbka wielkogabarytowa to znacznie więcej niż tylko posiadanie dużych maszyn. To skomplikowany proces, w którym kluczową rolę odgrywa infrastruktura, a zwłaszcza przestronna hala produkcyjna. To ona stwarza warunki do efektywnej logistyki, bezpiecznego montażu i prowadzenia wielu operacji jednocześnie. Bez tego fundamentu nawet najnowocześniejszy park maszynowy nie byłby w stanie sprostać wyzwaniom, jakie niosą ze sobą niestandardowe, wielotonowe zlecenia.

• Uznaj, że hala o powierzchni 1500 m2 jest niezbędnym fundamentem dla zaawansowanej obróbki wielkogabarytowej, umożliwiając logistykę i montaż.
• Pamiętaj, że kompleksowy park maszynowy, obejmujący frezarki, tokarki, lasery i prasy krawędziowe, jest kluczem do realizacji złożonych projektów pod jednym dachem.
• Zrozum, że precyzyjna wycena wymaga szczegółowej dokumentacji technicznej, a koszt zlecenia zależy od złożoności detalu, rodzaju materiału i wymaganych usług dodatkowych.
• Doceniaj rolę usług dodatkowych, takich jak spawanie i zabezpieczenia antykorozyjne, które pozwalają na dostarczenie kompletnego, gotowego do użycia produktu.
